NOx治理丨生活垃圾填埋气发电厂三台1MW颜巴赫沼气发电机组尾气氮氧化物治理

http://www.leelool.com/upload/20231229/171410_79985.jpg

案例属性

产品概述

关键词：生活垃圾填埋气发电厂,颜巴赫沼气发电机组,发电机组尾气氮氧化物治理,NOx治理,绿联净化

一、项目简介

项目名称：华南某生活垃圾填埋气发电厂沼气发电机组尾气脱硝

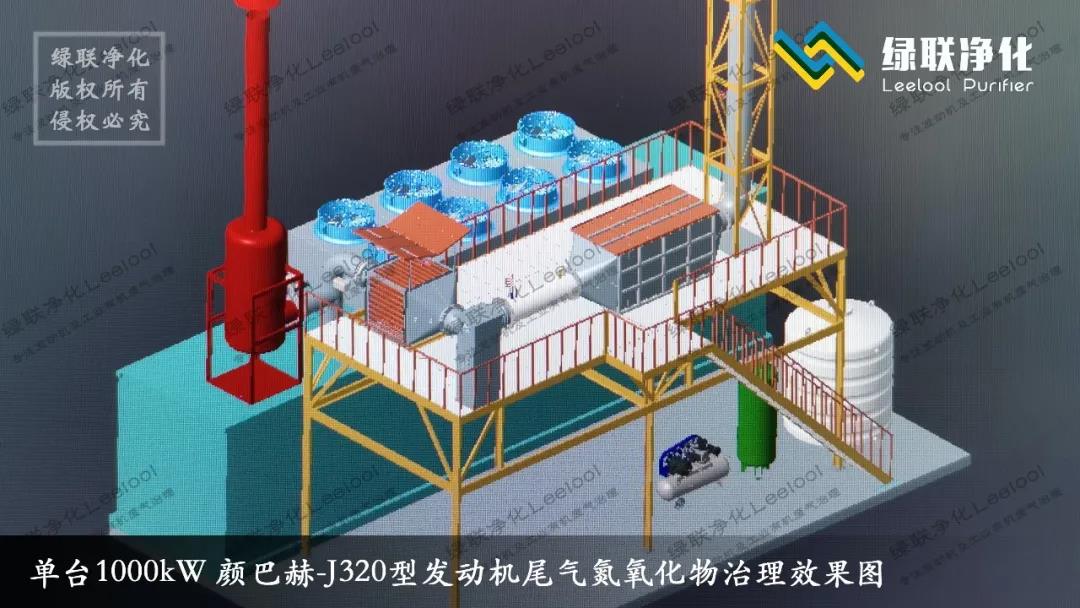

机组信息：1000kW颜巴赫J320型沼气发电机组

设备名称：绿联净化L-GETX系列SCR脱硝系统

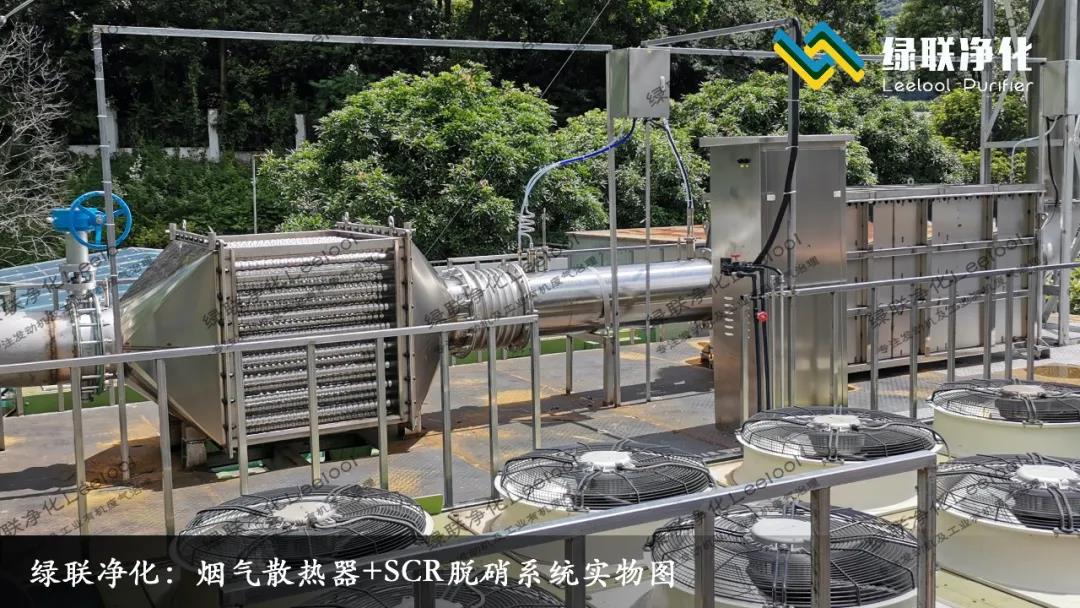

技术方案：烟气散热器+SCR脱硝系统

采购数量：3台套

设计单位：绿联净化技术（东莞）有限公司

二、项目背景简介

华南某垃圾填埋气发电厂通过收集垃圾填埋气燃烧发电，年均发电量22000MWh，年均净上网电量21000MWh，针对电厂3台内燃发电机组尾气NOx超标排放，采用选择性催化还原法（SCR）来对尾气进行达标治理。本工程采用的排放标准为：《火电厂大气污染物排放标准》（GB13223-2011）。要求排放烟气中NOx浓度≤120mg/Nm3。排放标准要求不限于NOx浓度，处理过程中保证此标准合格的同时，确保其他相关污染物达标排放，并且不产生新型污染物。另外，保证脱硝效率的同时，也保证氨的逃逸率达到性能保证指标。

三、技术方案：SCR脱硝系统

基于本项目的要求和实际排放情况，绿联净化确定的技术路线是：烟气散热器+SCR脱硝系统（选择性催化还原）。SCR脱硝系统通过喷射尿素水溶液作为还原剂，在催化剂的作用下发生化学反应，有效减少燃气发动机氮氧化合物（NOx）的排放。SCR技术是通过一套控制系统实时监测发动机排放的NOx的浓度，指挥系统中的尿素泵喷射适量的尿素溶液作为还原剂，在SCR的催化剂的作用下使排气中的氮氧化物NOx还原成对于环境和人体无害的氮气和水。

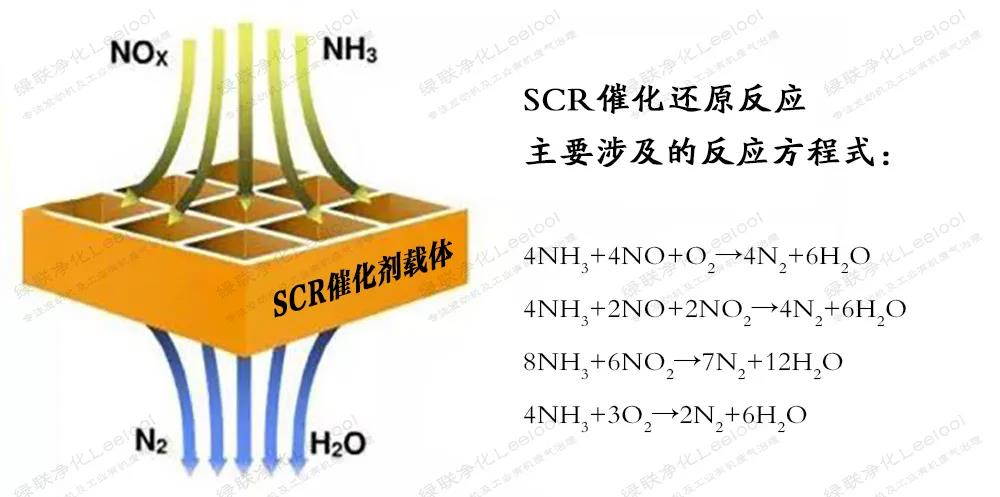

选择性催化还原法（SCR）对柴油机尾气中NOx进行控制，利用NH3或尿素（通常采用质量比为32.5%的尿素水溶液）作为还原性物质，在O2浓度高出 NOx浓度两个数量级以上的条件下，在一定的温度和催化剂作用下，利用NH3将NOx还原为N2和H2O，由于NH3高选择性地优先还原NOx，而不先与O2反应，故称之为“选择性催化还原”。对于多余的NH3在SCR载体末端涂覆一定比例的氨逃逸催化剂（ASC），确保NH3与O2反应生成N2和H2O，避免NH3泄漏造成二次污染。

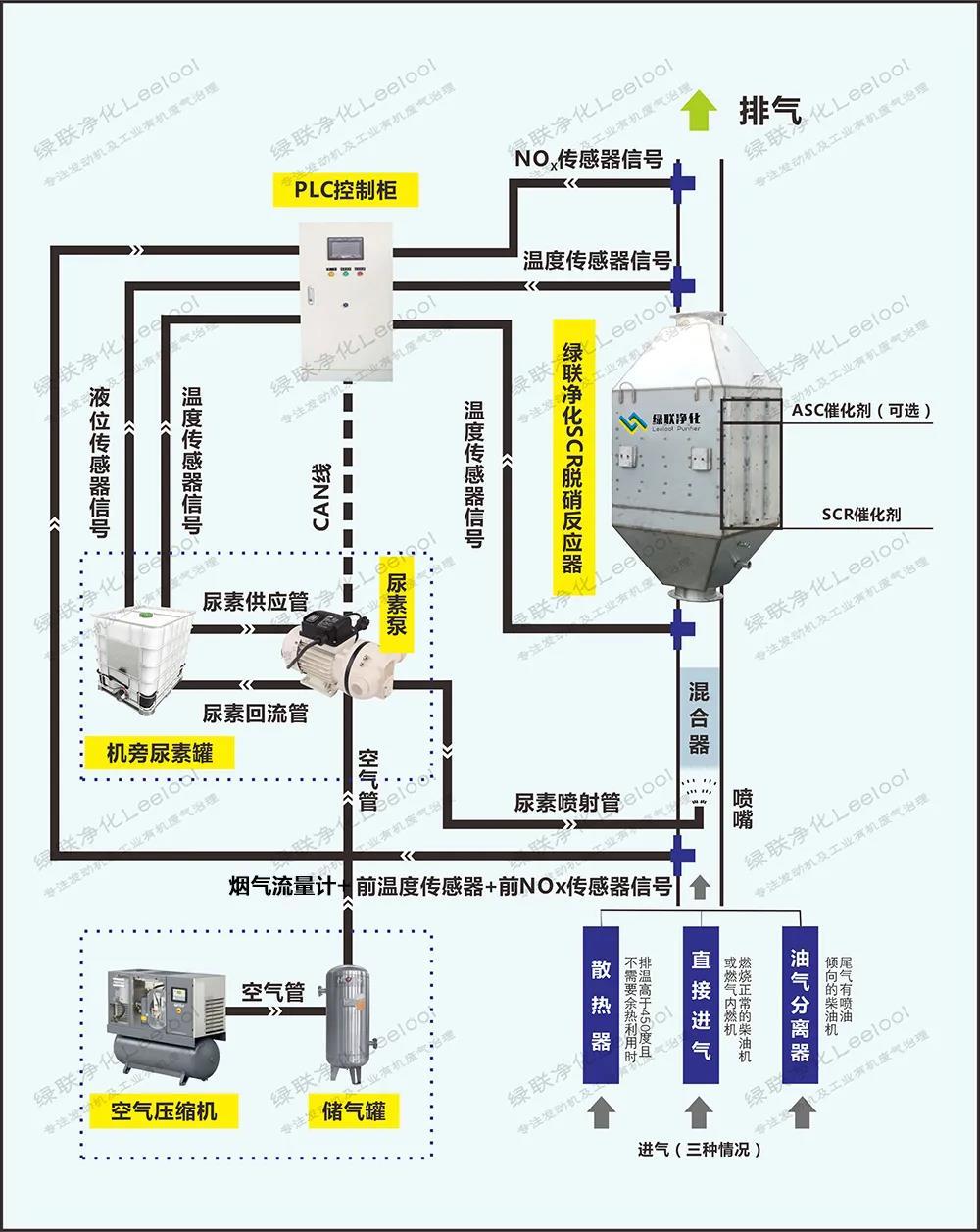

绿联净化SCR脱硝系统的工作流程示意图

四、绿联净化SCR脱硝系统的优势

1. 精准控制：通过与众多全球知名发动机匹配实践，高精度传感器、D家设计的电气系统与全球D级电气元件匹配，实施精准协作，确保SCR和ASC系统中NOx和NH3处理效率满足全球最严苛的排放标准。NOx治理效率95%以上。控制系统内置云端通信系统，实时提供治理后污染物排放指标；也可接入电站的DCS系统。

2. 定制开发：绿联净化数据库收集有全球主流大马力发动机原始排放数据，同时，为颜巴赫Jenbacher、曼海姆MWM、卡特彼勒CAT、安特优mtu、康明斯Cummins、帕金斯Perkins、三菱重工MITSUBISHI、沃尔沃VOLVO、科克GOOGOL等知名发动机累计提供过五十台以上不同燃料、不同应用场景发动机尾气中的黑烟、一氧化碳和氮氧化物等污染物治理成功经验。

3. 技术服务：公司的技术团队提供全面有力的试验数据及实际项目运行数据，完整的售前技术支持、售中产品生产跟进、专业点技术人员项目现场调试及培训、完整的售后服务体系。

4. 性价比高：以绿联团队设计、制造、安装、调试、服务的一个7台套1.17MW沼气发电机组项目为例，在运行超过13000余小时的数据反馈来看，尿素消耗量不超过0.006元/kWh，经济性达到客户设计预期。

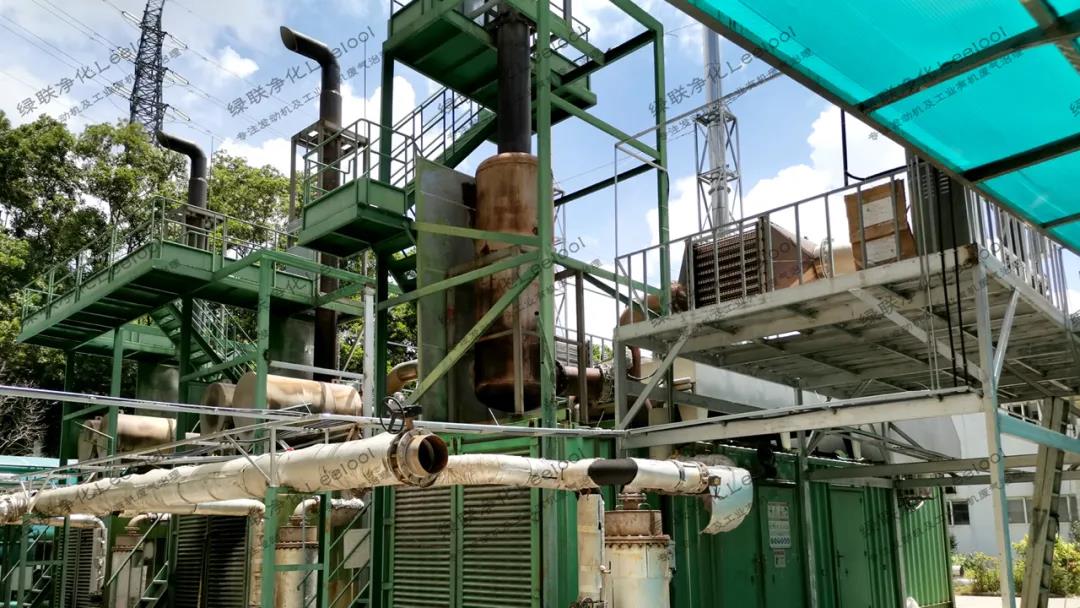

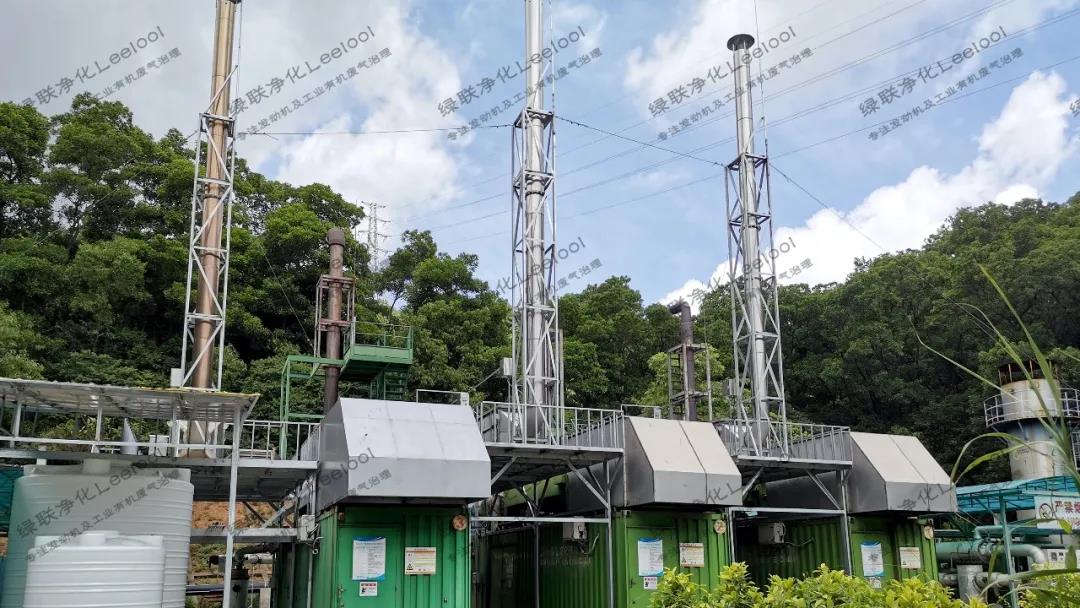

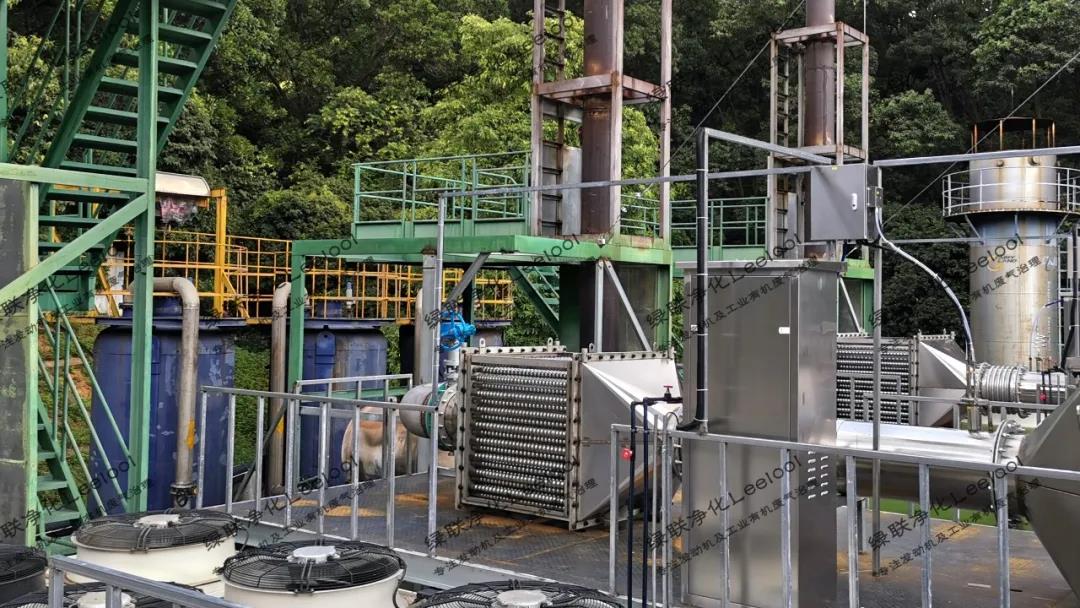

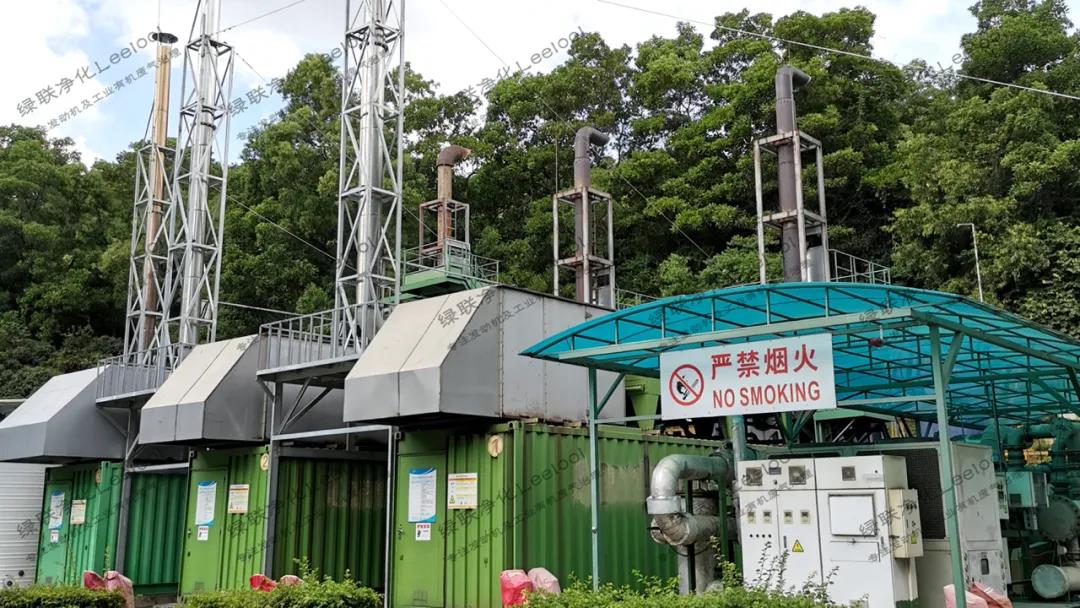

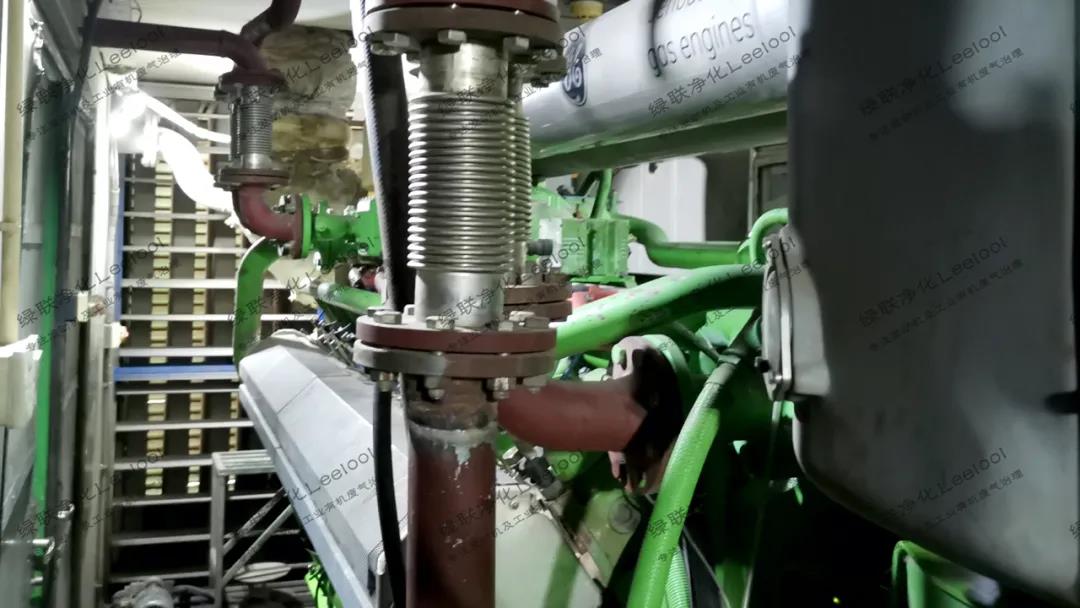

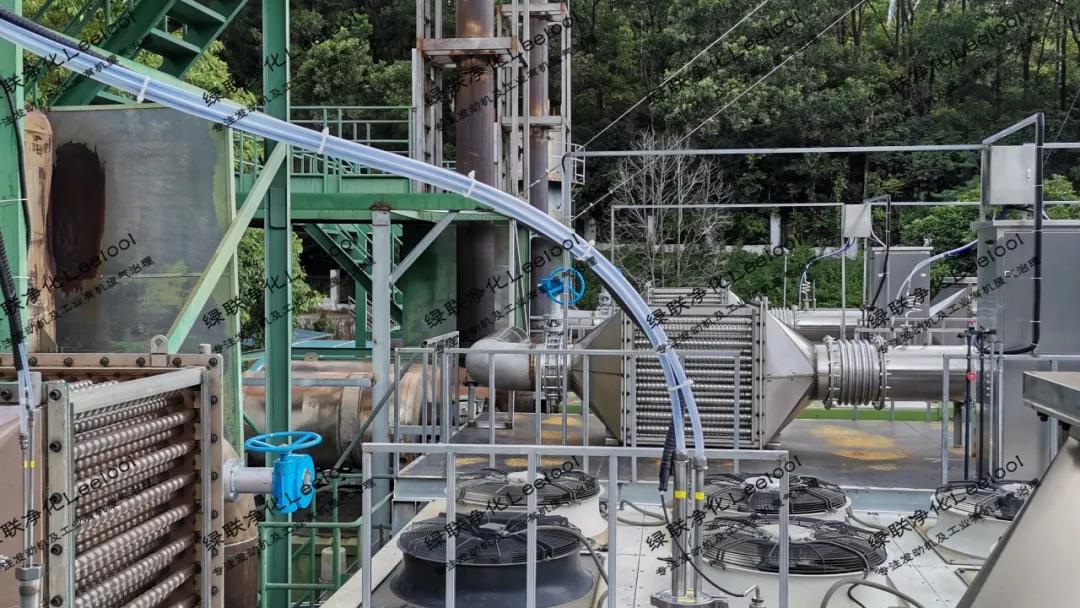

五、现场图片
